제품설명

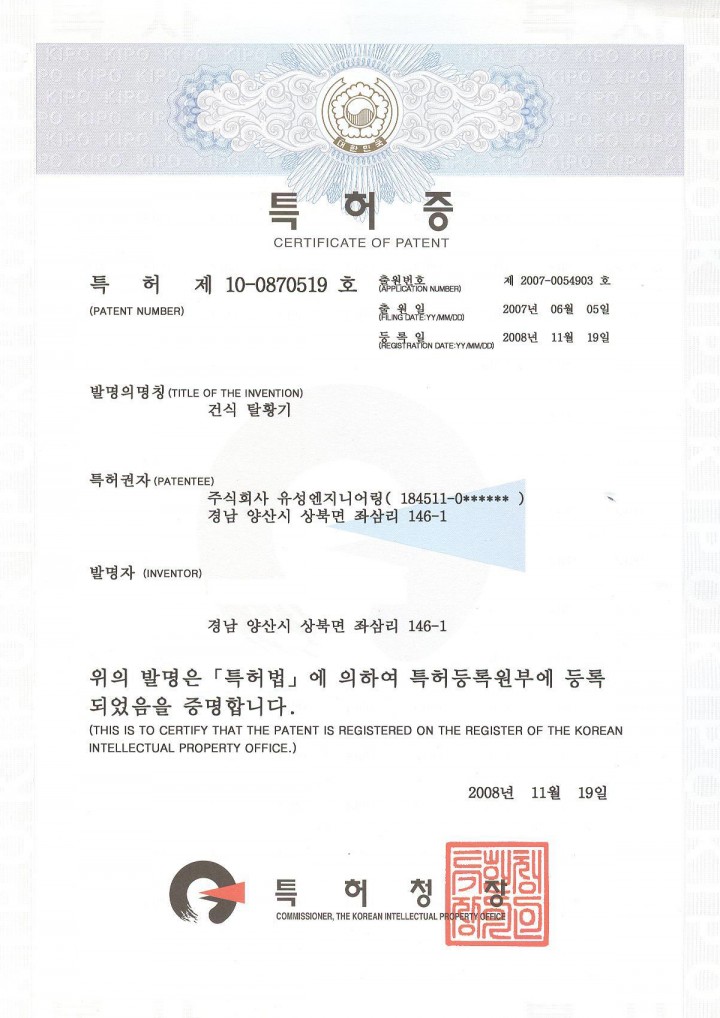

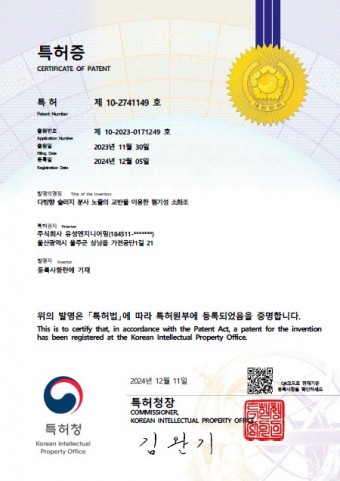

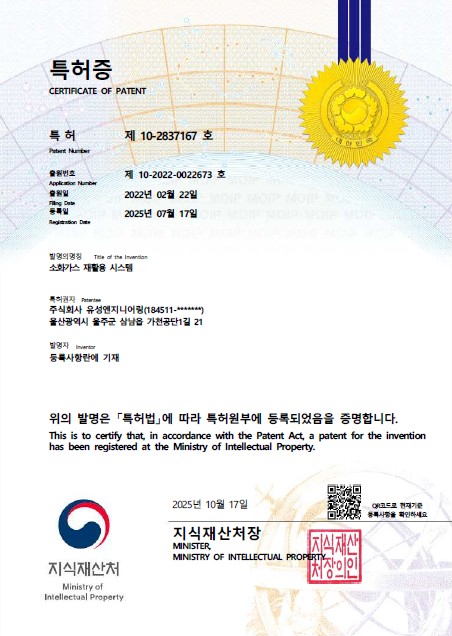

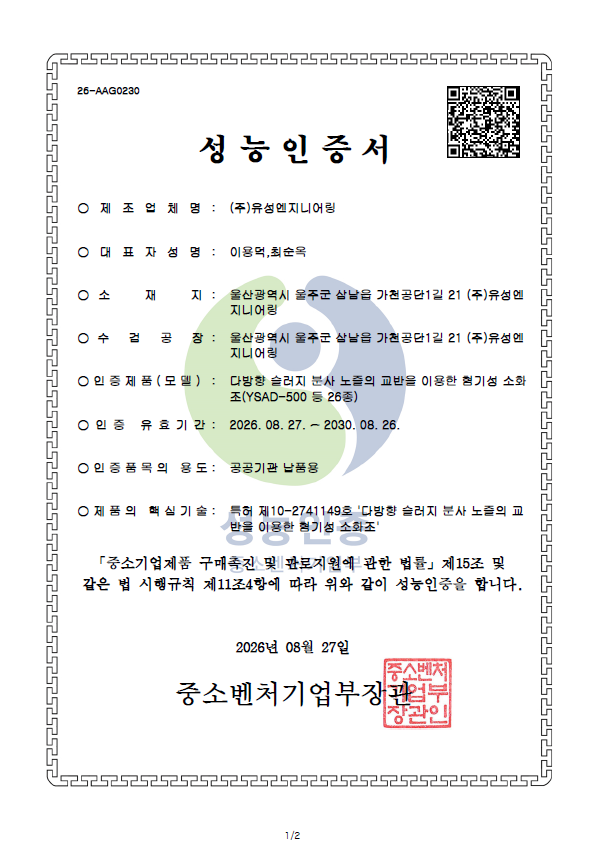

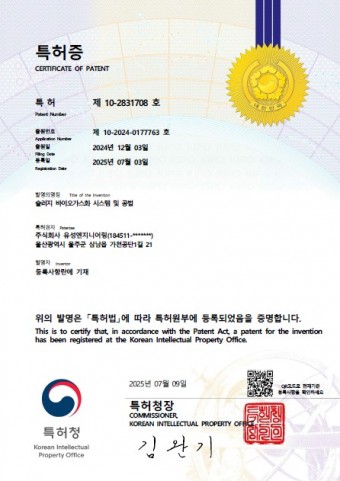

다방향 슬러지 분사노즐 소화조 및 바이오가스 재활용 혁신제품 성능인증 전공정 특허

소화조는 하 · 폐수처리장에서 발생되는 슬러지를 감량화하는 설비로서 난형 형식과 다방향 슬러지 분사노즐 방식이 있다.
바이오가스 재활용설비는 소화조에서 발생되는 메탄가스를 보일러, 연료전지등의 열원으로 재활용하고 남는 가스를 소각하는 잉여가스연소기로 구성되어 있다.

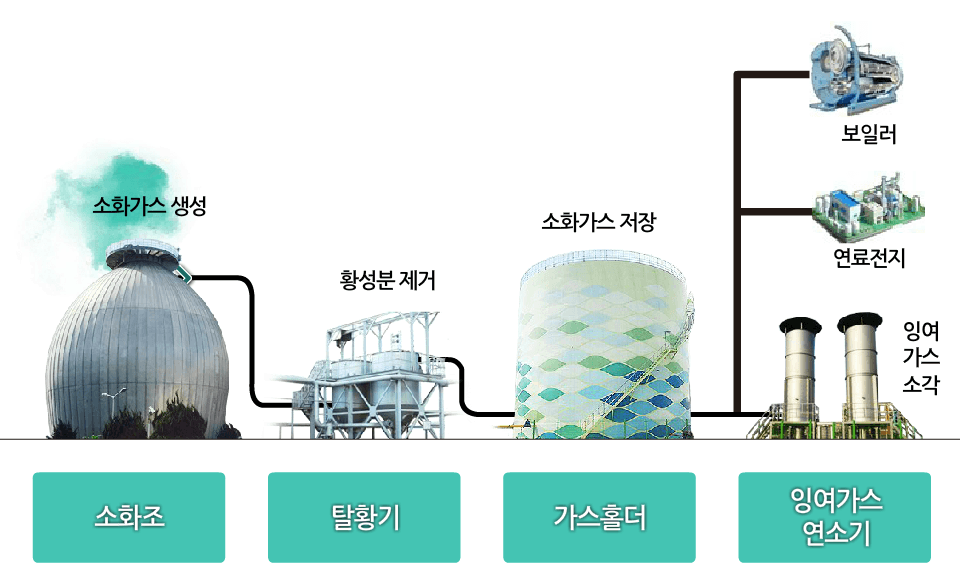

난형 소화조 및 바이오가스 재활용설비 공정도

소화(바이오)가스 재활용 설비 설명

소화조

슬러지를 소화·감량시키고 그 과정에서 소화가스를 만들어 내는 장치이다.
탈황기

소화가스에 함유되어 있는 황 성분과 수분을 제거하는 장치이다.
가스홀더

생성되는 소화가스를 대용량 저장하는 보관 장소이다.
바이오 잉여가스연소기

사용되고 남은 소화가스를 연소 소각하는 장치이다.

소화조

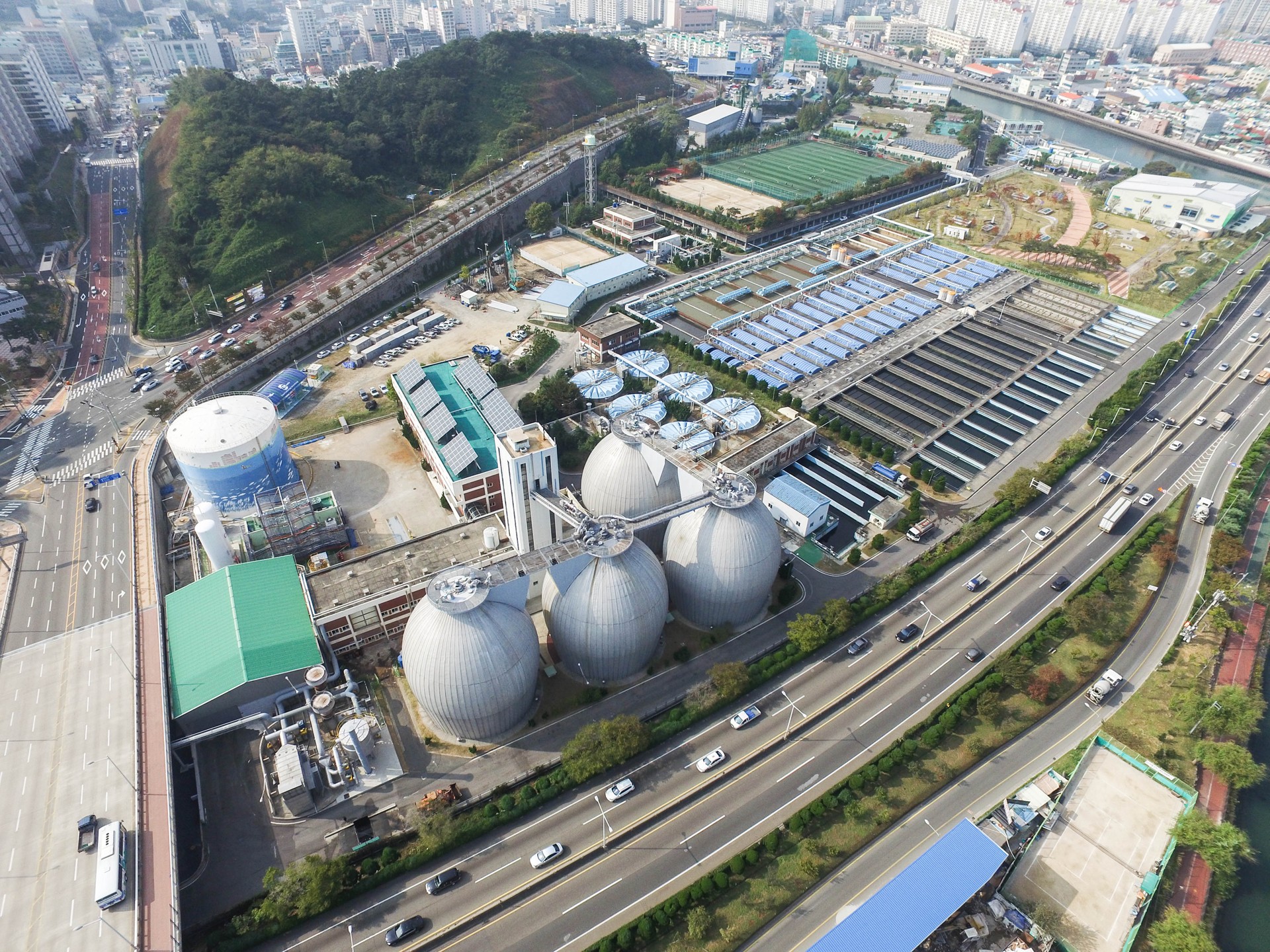

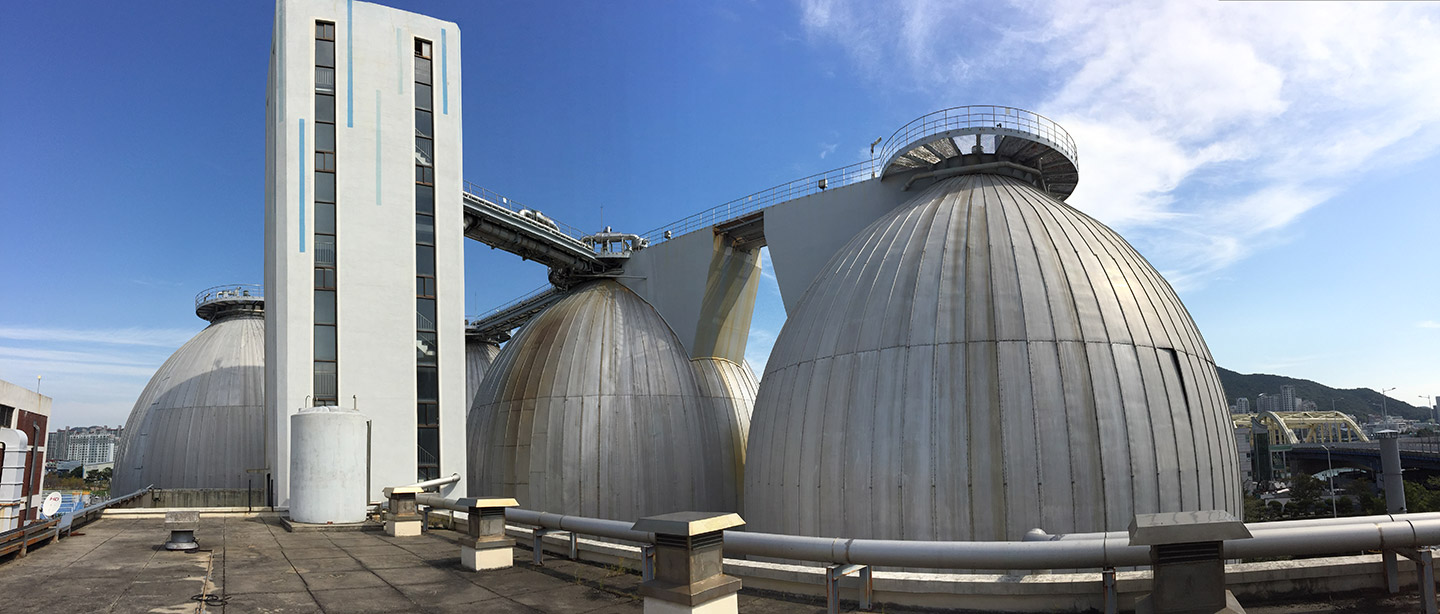

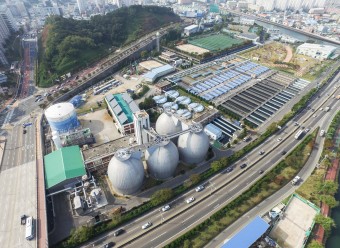

난형소화조

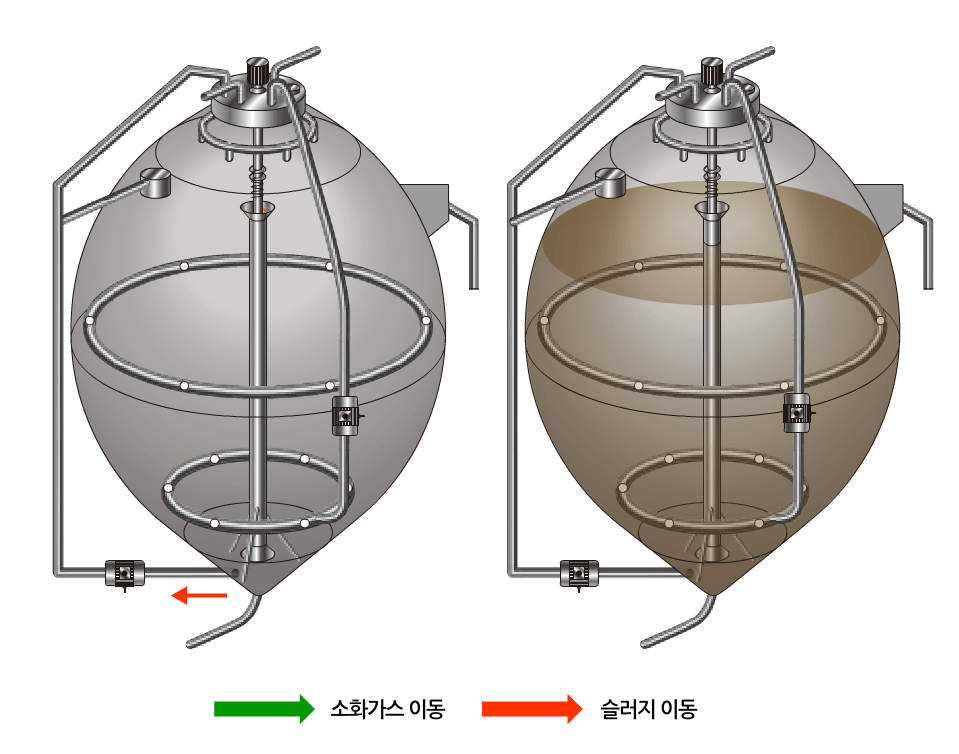

난형소화조의 작동원리

소화가스 설비 설명

주교반

소화조 가운데를 수직으로 통과하는 수직형 스크류를 통해 소화조 하단부에 있는 슬러지를 상층부로 연속적으로 이송하여 슬러지의 자연적인 교반을 유도한다.
보조교반

소화조 하단부에 침전된 슬러지를 다시 상부로 이송시키는 슬러지순환 펌프를 일정시간마다 가동하여 슬러지 교반의 지체를 막고 교반운동을 더욱 가속화 한다.
소화가스 교반

소화조에서 생성되는 소화가스 중 일부를 원형 소화가스 분사 노즐로 사각지대 등에 집중적으로 가스를 투입하여 교반운동을 가속화하며, 소화가스로 인한 소화속도를 높힌다.
스컴 생성 방지

슬러즈 순환 펌프로 빨아올린 슬러지를 상단부 노즐로 표면에 분사시켜 딱딱하게 굳어지는 스컴의 생성을 억제하며, 생성된 스컴이 자연적으로 배출하는 스컴게이트를 설계하여 스컴으로 인한 교반 및 소화 효율이 낮아지는 것을 방지한다.

난형소화조의 장점

계란형 구조

계란형 구조의 난형소화조는 슬러지 교반시 사각지대가 없어 슬러지의 정체가 이루어지지 않는 구조로 교반효율이 매우 높고 VS 분해율이 가장 높은 효과적인 형식이다.
3중 교반

주교반 장치인 수직형 스크류, 보조교반 장치인 슬러지 순환펌프와 소화가스 분사 노즐의 3중 교반으로 교반 운동을 가속화하고 정체구간이 없도록 함으로써 소화가스의 발생량 및 분해율이 매우 높다.
소화 구조

온도, 습도, 가스 등의 소화 구조를 사람의 인체구조와 가장 비슷한 구조로 형성하여 소화를 유도하기 때문에 소화가스 발생량 및 VS 분해율이 뛰어나다.
낮은 동력비

자체적으로 발생되는 소화가스를 활용하여 교반에 활용함으로써 동력비를 절감할 수 있다.

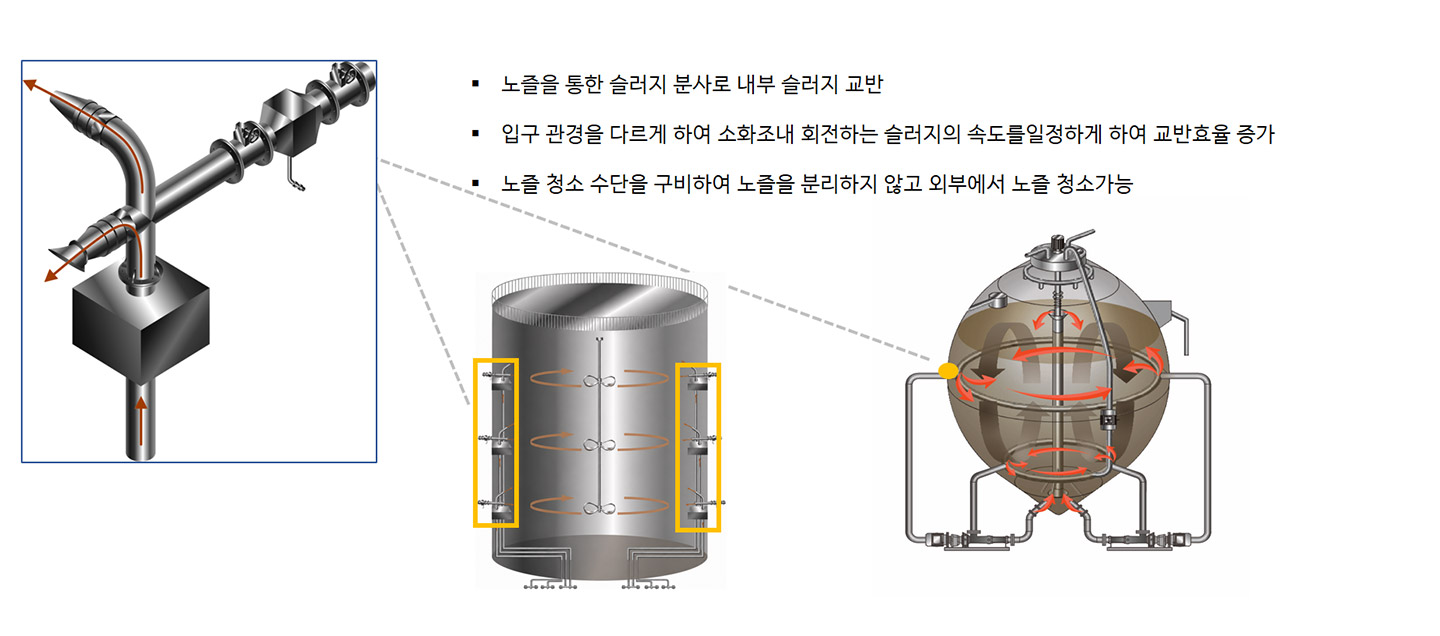

다방향 슬러지 분사노즐

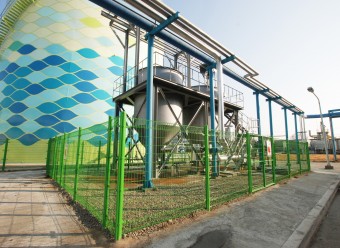

탈황기

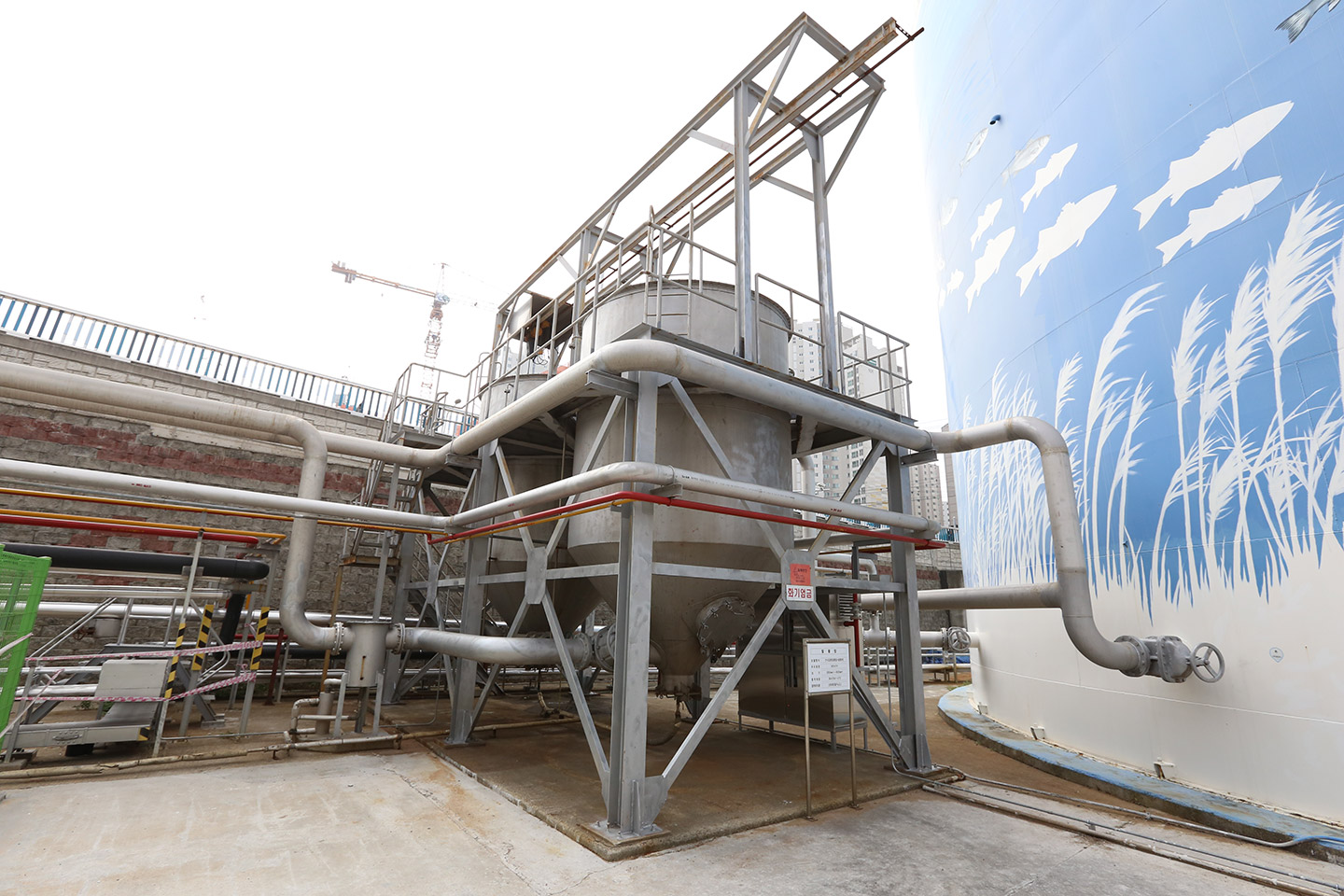

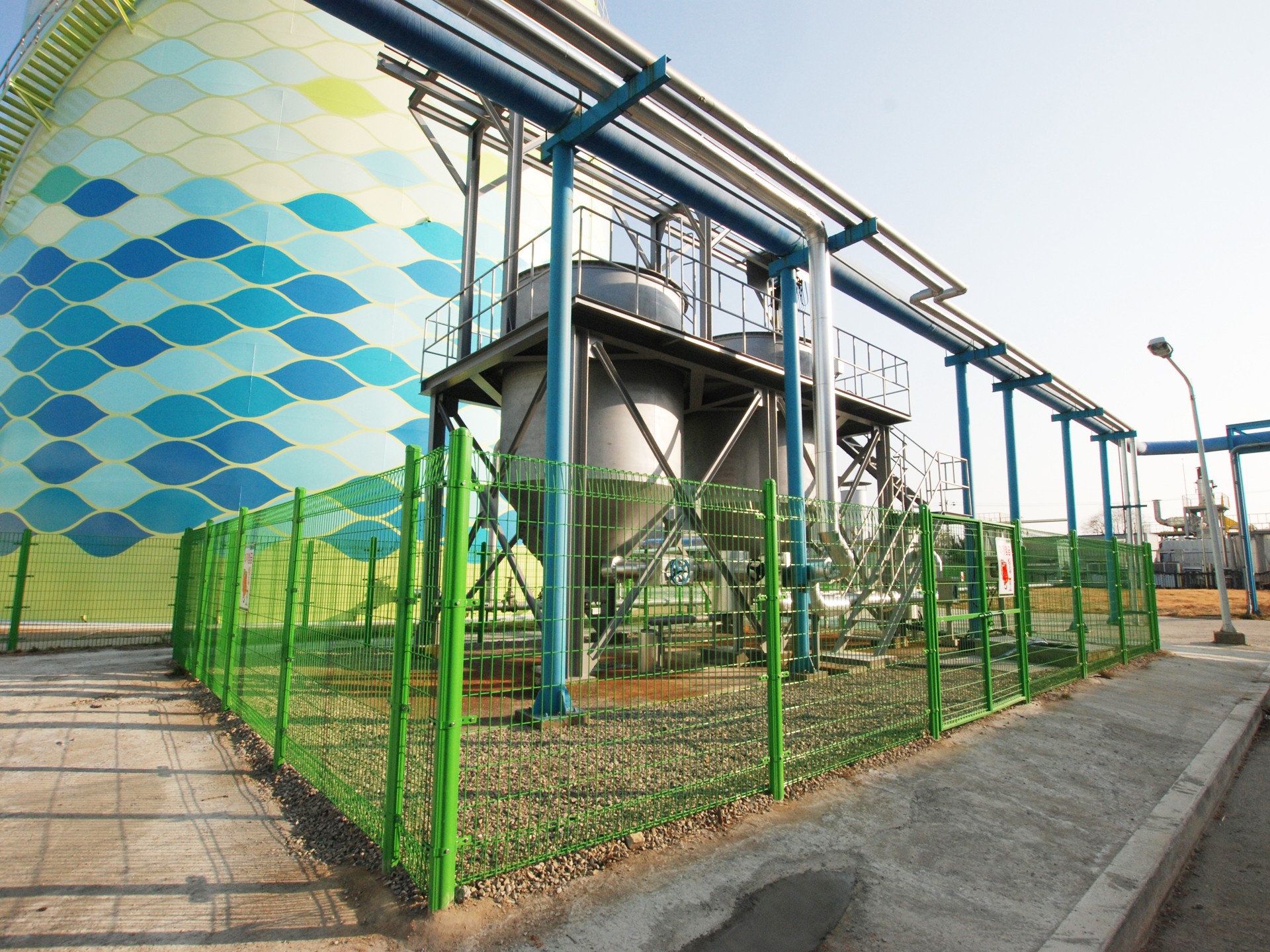

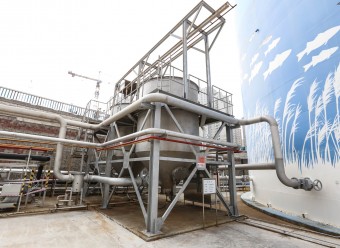

건식 탈황기

소화조에서 생성된 가스에 함유 되어 있는 수분과 기계 부식 및 수명을 단축시키는 황을 제거 하여 소화가스를 정제하는 설비이다.

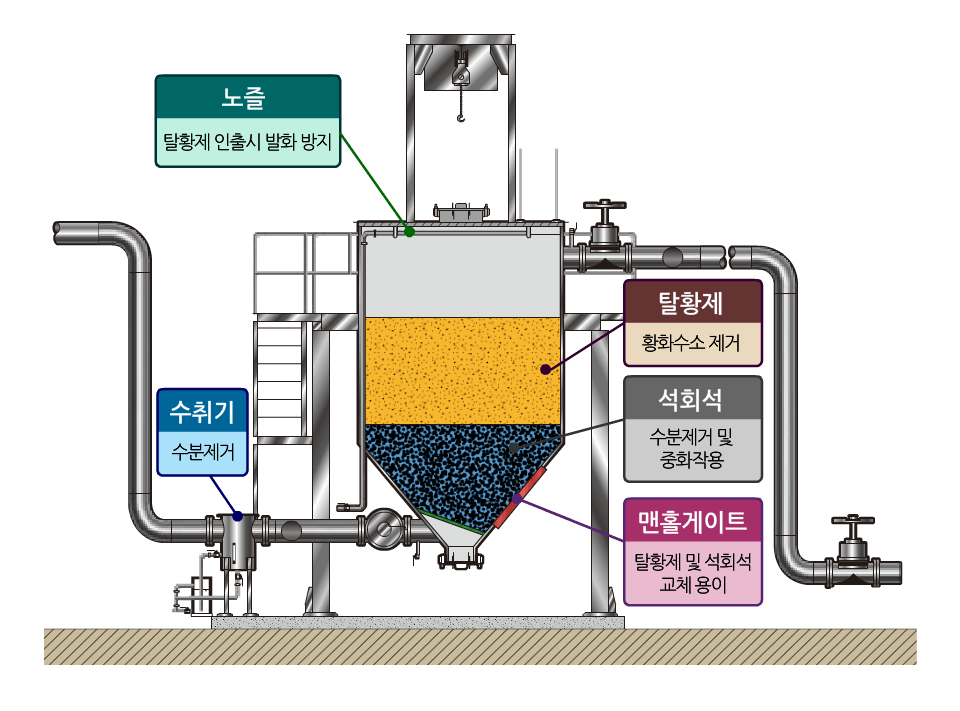

건식탈황기의 작동원리

소화가스 설비 설명

수취기

수취기는 소화가스가 탈황기로 들어가는 소화가스에서 수분을 제거하여 탈화제가 수분에 녹아내리는 것을 방지하고 기기의 부식을 방지한다.
석회석

탈황기 내부에 석회석은 황화수소와 흡착제의 반응으로 산성화되는 탈황기 내부를 중성화시키며 2차적으로 수분을 제거해 기기수명을 연장한다.
탈황제

황화수소 흡착제(Fe2O3)로 구성되며 소화가스 내부의 황화수소를 제거하여 소화가스를 정제한다.
노즐

탈황기 상단부에 설치되며 탈황제 및 석화석 교체시 폭발 및 화재사고를 방지하기 위해 수분을 분사한다.

건식탈황기의 장점

수분 제거

수취기에서 수분을 제거하여 탈황제가 물에 녹아내리는 것을 방지하며, 탈황제 수명을 연장시키고, 소화가스의 연소효율을 증가시킨다.
중화 작용

탈황탑 내부에 석회석을 채워넣어 황화수소가 흡착됨에 따라 탈황탑이 산성화되는 것을 막고 중성화시켜 기기수명을 연장시킨다.
교체 용이

탈황기 상부의 호이스트와 하단부의 맨홀게이트를 설치하여 탈황제 충진 및 석회석 교체 등 중량물을 들어올리는 작업을 용이하게 한다.

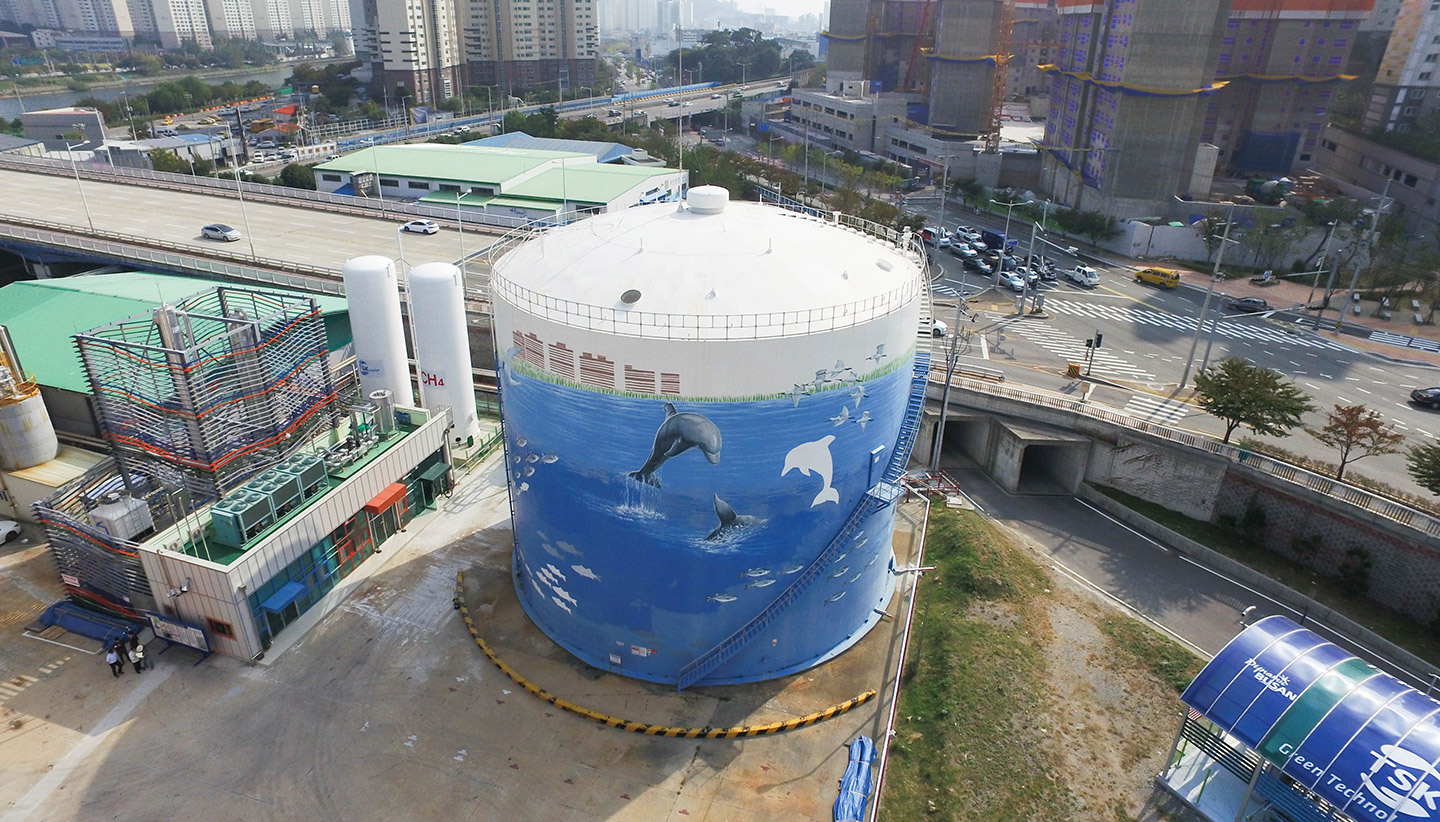

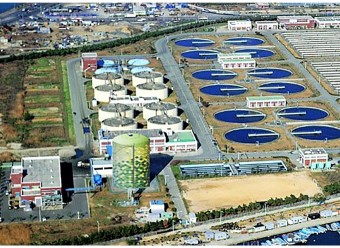

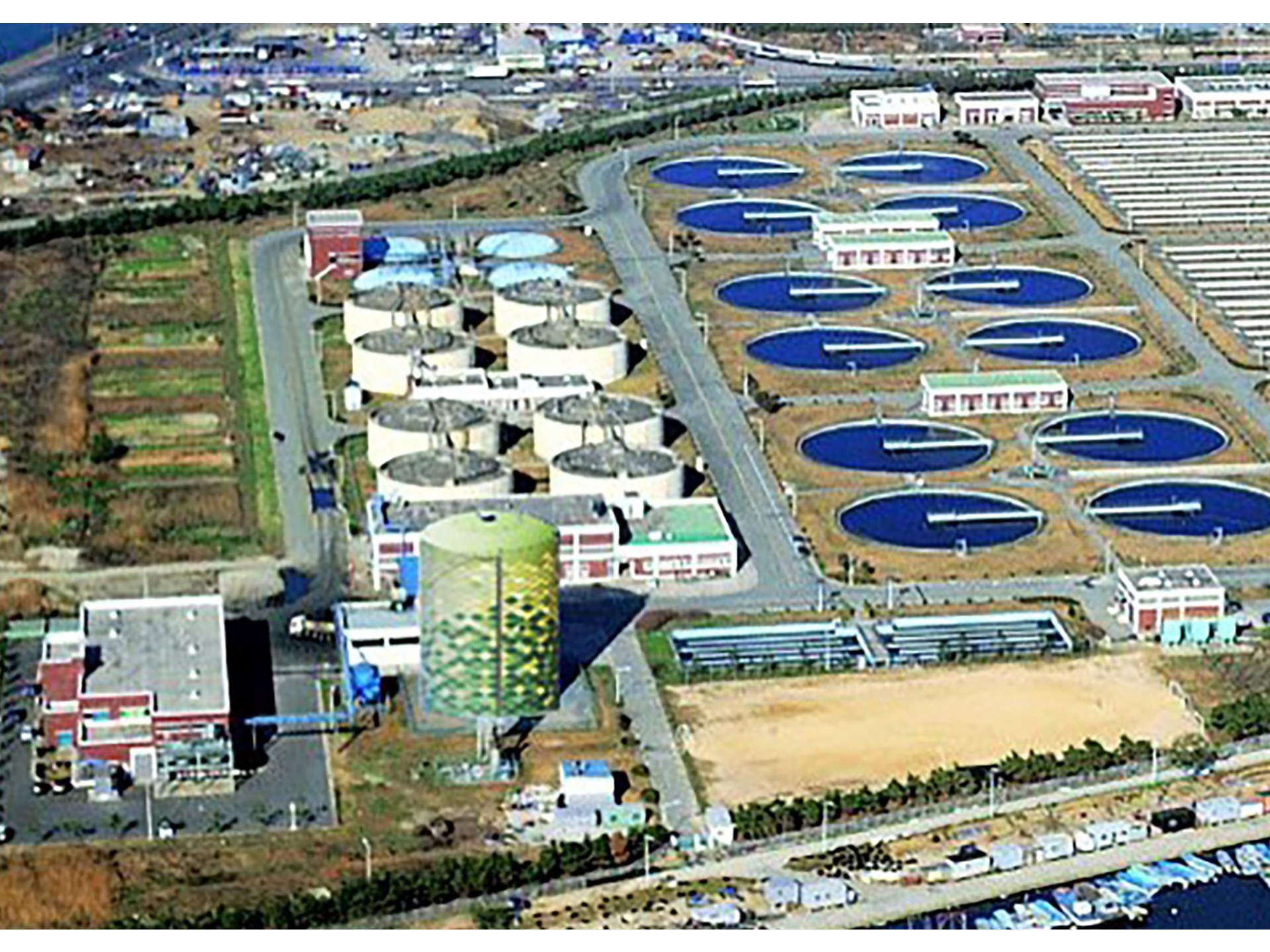

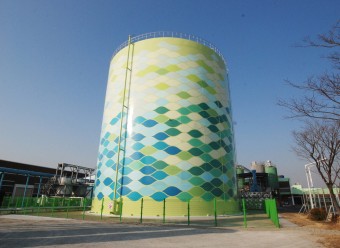

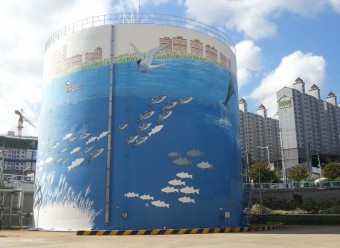

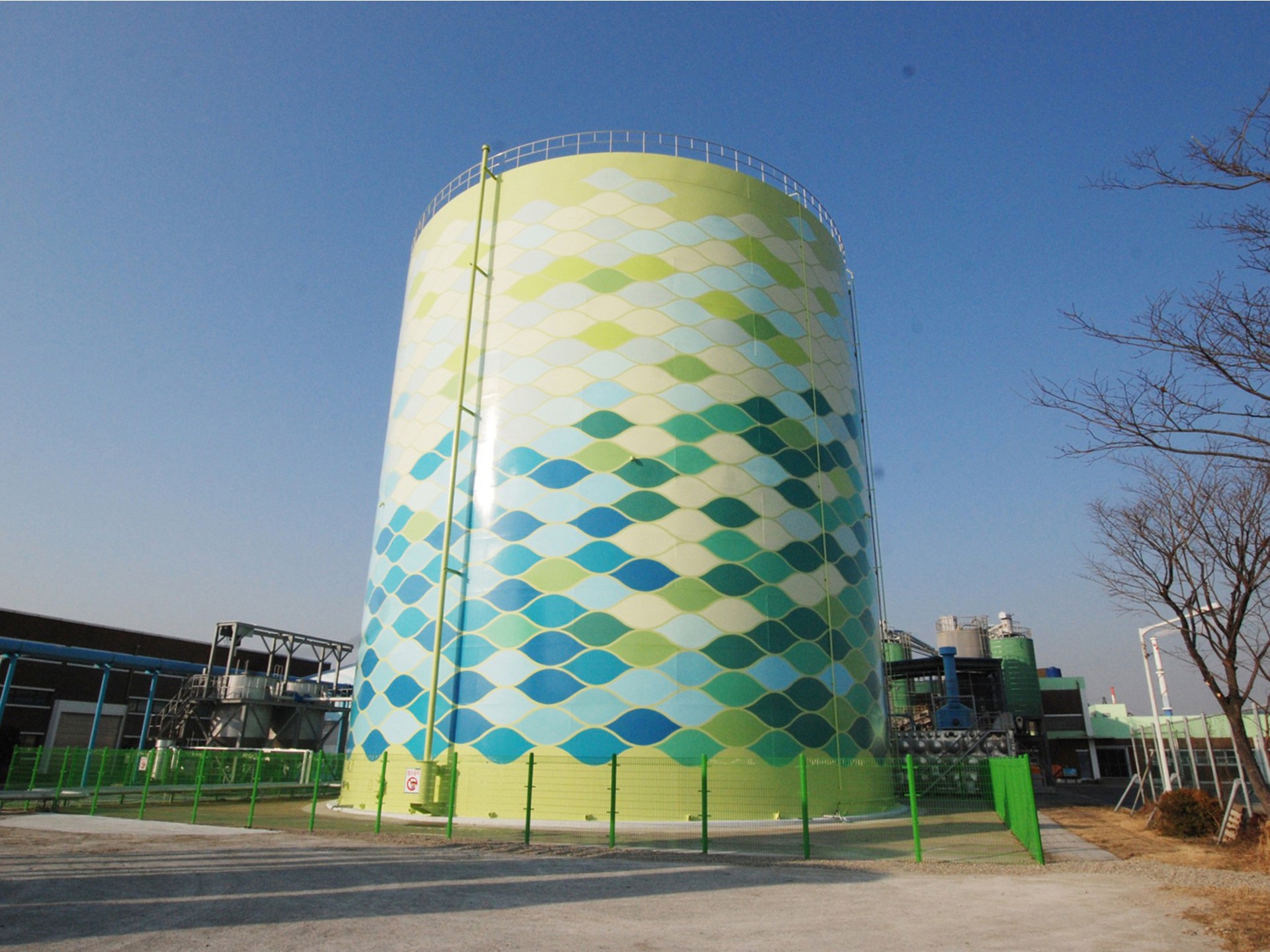

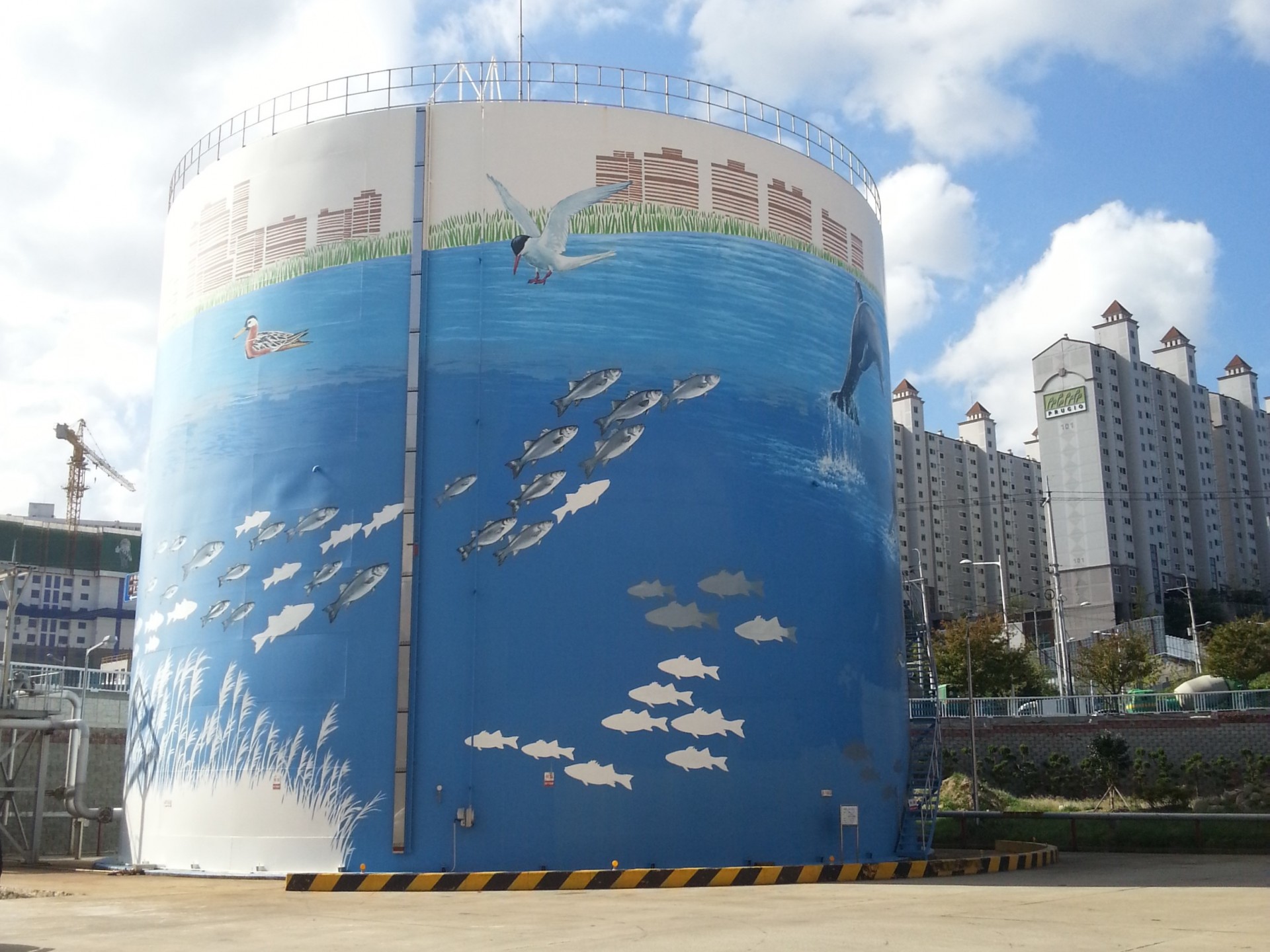

가스홀더

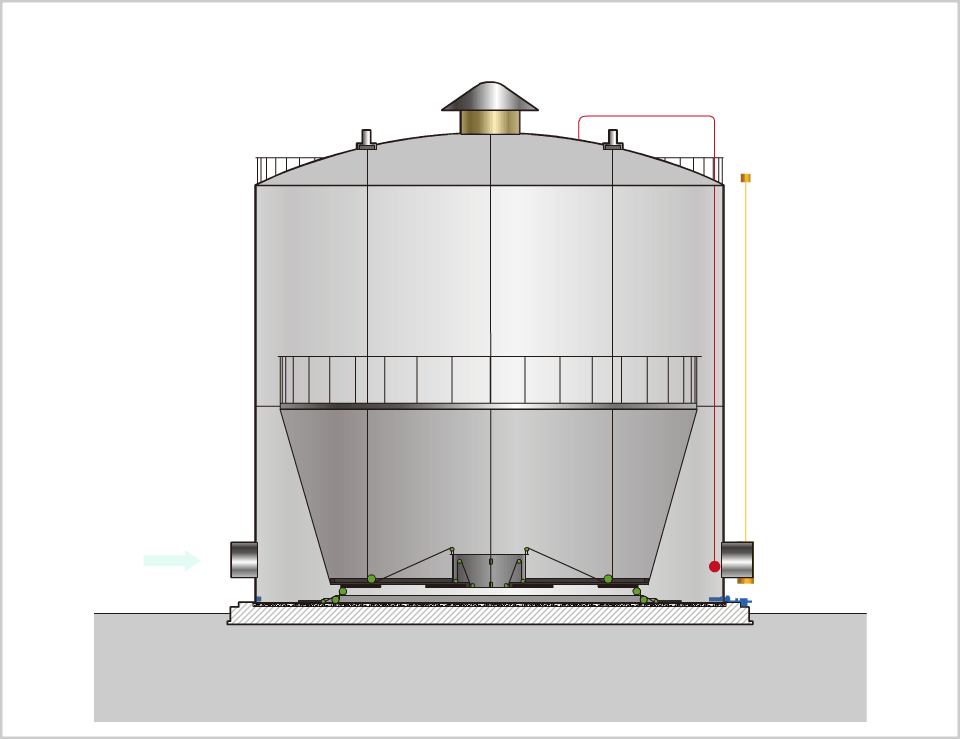

가스홀더 작동원리

소화가스 설비 설명

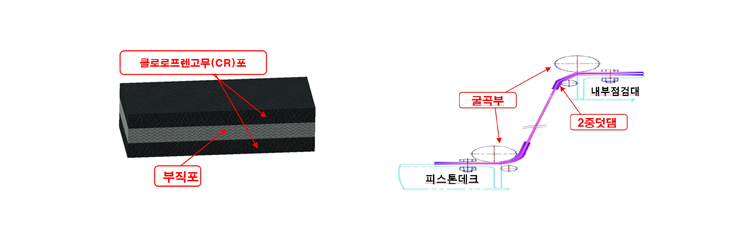

멤브레인

멤브레인은 가스를 저장하는 저장막으로 인장강도와 신장률이 강한 클로로프렌고무(CR)와 부직포의 3중구조를 지녀 내구성이 강하며, 가스투과율이 낮아 안정성이 높다. 또한 상대적으로 인장력이 집중되는 굴곡부에는 멤브레인을 2중덧뎀하여 인장강도를 더욱 높혔다.

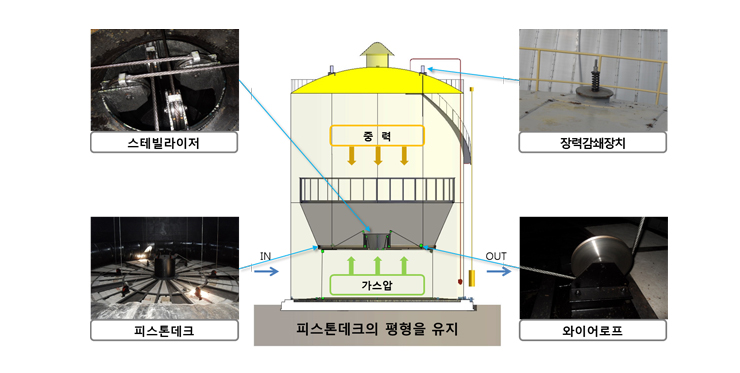

평형장치

(주)유성엔지니어링의 가스홀더에는 4~6개의 와이어로프와 스테빌라이져로 구성된 평형장치가 구비되어있다. 이 평형장치는 소화가스가 유입 및 반출시 상승ㆍ하강하는 피스톤데크의 균형을 잡아주어 피스톤데크의 쏠림현상을 방지하고, 탱크 내 압력을 일정하게 유지한다.
돔형기초설계

(주)유성엔지니어링의 가스홀더 바닥면은 돔형오일샌드 기초로 설계되어 지진등 자연재해에 대비하였을 뿐만 아니라 소화가스 수분으로 인한 가스홀더 내부 침전수를 배출하기 용이하게 설계되어 있다.
안전 장치

(주)유성엔지니어링의 가스홀더에는 내부압력이 설정 압력 이상이 되면 자동으로 가스를 배출하는 자동식 안전변과 수두차를 이용해 가스압력을 조절하는 기계식 안전변으로 2중으로 과압을 차단하고 피뢰침과 불꽃방지 장치로 외부환경에 대비한 안전장치도 구비하였다.

가스홀더의 장점

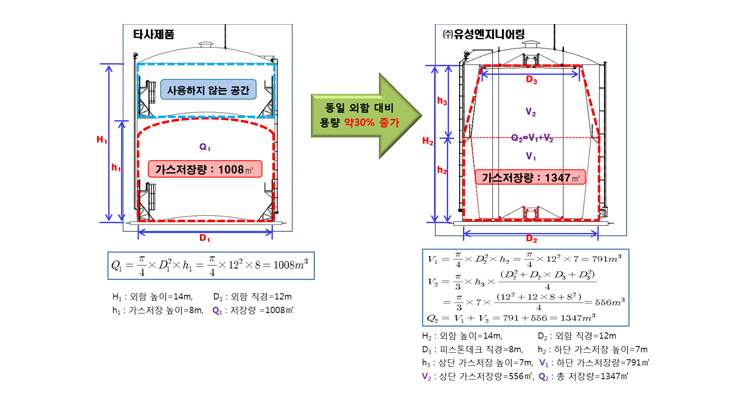

저장량의 증가

(주)유성엔지니어링의 가스홀더는 우수한 평형장치 구조로 인해 사용하지 않는 공간을 줄이고 저장량을 증가시켰다. 타사제품과 비교해 동일외함대비 저장량이 약 30% 증가한다.
간단한 내부구조

(주)유성엔지니어링의 가스홀더는 4~6개의 와이어로프와 스테빌라이져로 구성된 평형장치로 인해 매우 간단한 내부 구조를 가지고 있다. 타사제품과 비교해 장비의 부하 및 마모가 적어 기기의 수명이 길며, 유지관리비가 적게 소요된다.
안전성 확보

기계식 안전변과 자동식 안전변으로 인한 2중 과압 방지하고 돔형 기초설계와 피뢰침 불꽃방지장치로 자연재해로 인한 사고를 예방하였다. 또한 스틸로 구성된 외함으로 외부충격에 대비하였다.

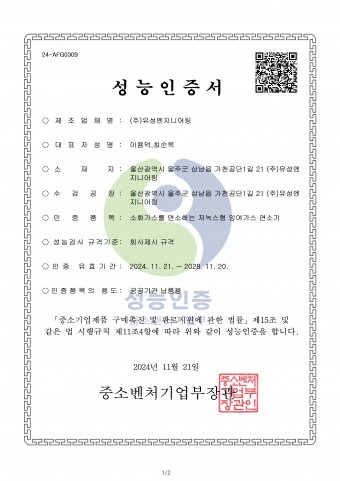

성능인증 (제25-120호) 가스홀더 모델

모델명	저장용량(㎥)	비고
YSE-GH-1-200~2000	200~2000	Ex) 1500㎥의 모델명 = YSE-GH-1-1500 5000㎥의 모델명 = YSE-GH-3-5000
YSE-GH-2-2000~4000	2000~4000
YSE-GH-3-4000~6000	4000~6000
YSE-GH-4-6000~8000	6000~8000
YSE-GH-5-8000~10000	8000~10000

※ 모델 표현 방식

YSE	GH	0(숫자부분)	000(숫자부분)
유성엔지니어링	가스홀더 (Gas Holder)	규격에 따른 분류	용량(㎥)

바이오 잉여가스연소기

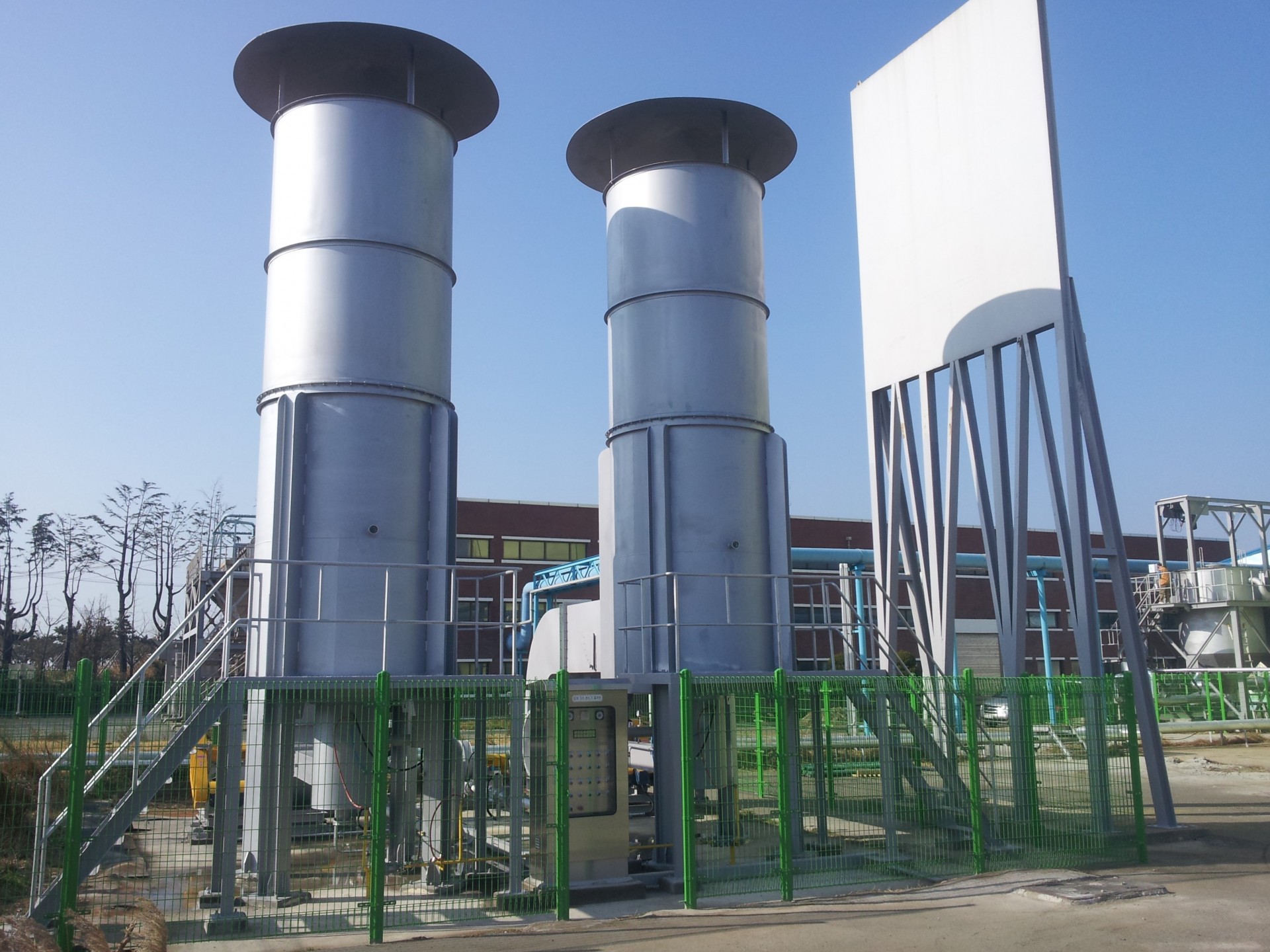

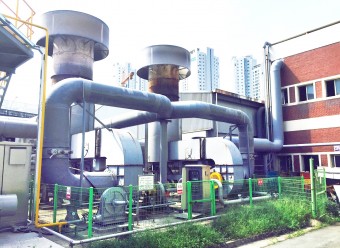

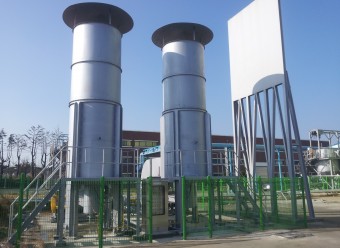

노내연소식 - 바이오 잉여가스연소기

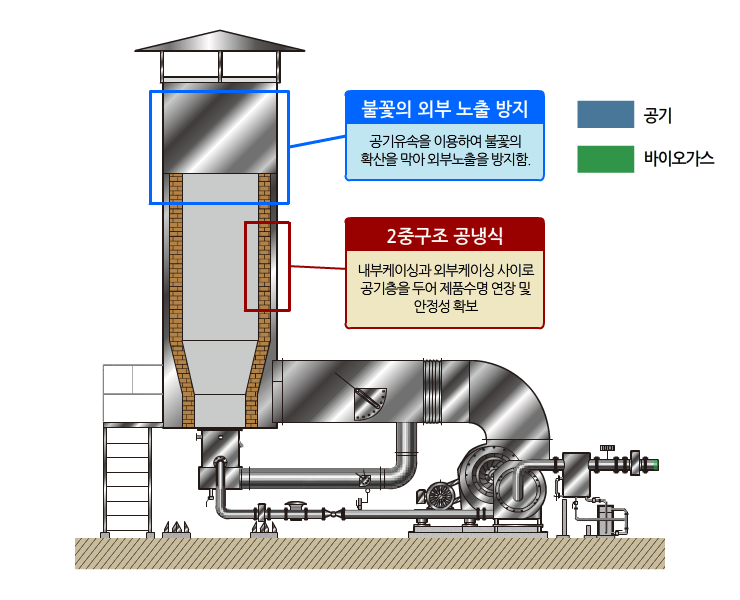

바이오 잉여가스연소기의 작동원리

2중구조 공냉식

가스연소기의 연소로 내벽과 외벽 사이의 공간에 고압의 공기를 불어 넣어 내벽의 과열화로 인한 부식 및 파열을 방지하고 외벽의 변형과 손상을 방지하는 냉각효과를 구현 하였다.
불꽃노출 방지

연소로 상단부에 고압의 공기를 불어넣어 불꽃의 확산을 막고 기기외부로 불꽃이 노출되는 것을 방지한다.
점화장치

연소기의 점화장치는 소화가스의 연소효율이 좋은 로스톨구조로 되어 있으며, UV센서를 설치하여 이상 발생시 자동으로 정지함으로써 안전사고를 미연에 방지한다.

완전연소

잉여가스연소기는 소화가스를 완전연소로 소각하여 배출하기 떄문에 온실효과를 유발하는 메탄과 악취를 유발하는 황화수소의 배출의 거의 없다.

구분	단위	유입구	배출구	비고
메탄가스(Ch₄)	%mol/mol	61.25	0.01미만	제거율 99.99%
황화수소(H₂S)	ppm	0.02	0.01미만	법적 기준치 이하

바이오 잉여가스연소기의 장점

민원 방지

노내연소형태를 취해 불꽃이 기기외부로 노출되는 것을 막아 소각시 발생되는 민원을 방지하는 효과가 있다.
외관 손상 방지

내벽과 외벽을 분리하여 그 사이에 공기층을 두어 연소열로 인한 외관의 변형 혹은 산화 등의 외관의 손상을 방지한다.
안정성 및 내구성

내ㆍ외벽 사이의 공간으로 인한 냉각효과로 기기 수명을 연장시켰고, 화재의 안정성도 확보했다. 또한 불꽃의 외부 노출 방지로 화재사고를 미연에 방지하였다.
적합성

불꽃을 기기 내부에 소각하기 때문에 태풍등의 외부환경에 강하며, 대용량의 가스도 문제없이 소각할 수 있다.
